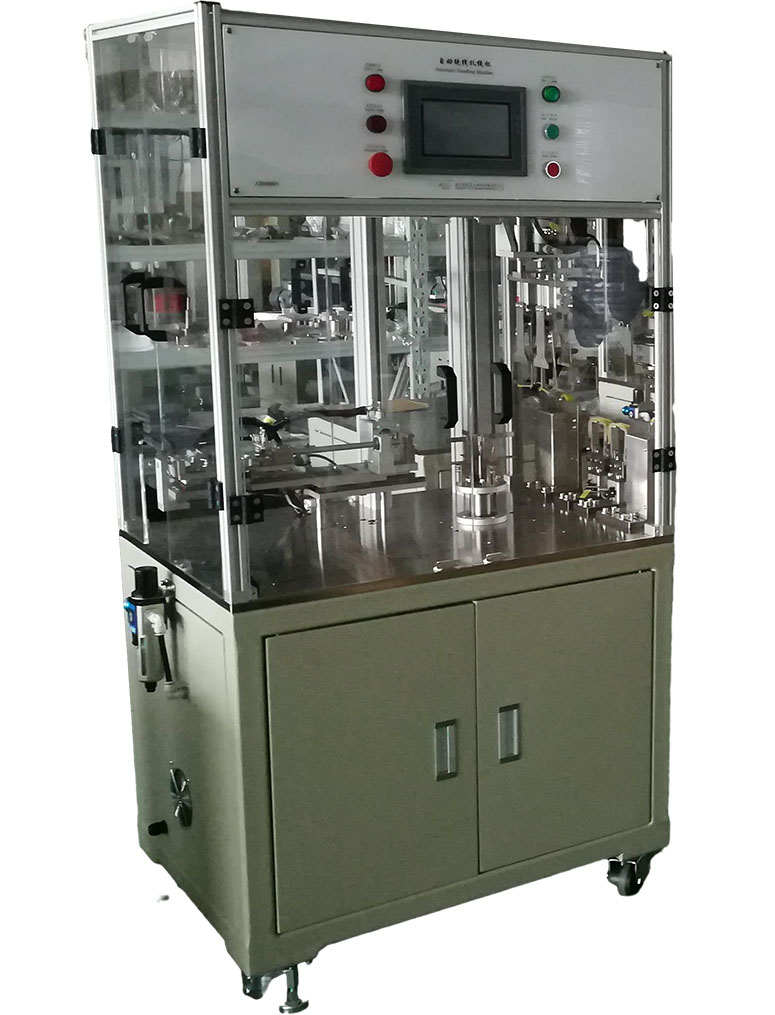

Automatische Schneide-, Wickel-, Umflechtmaschine ACE0001
Automatische Schneide-, Wickel-, Umflechtmaschine ACE0001 Thumb

Automatische Schneide-, Wickel-, Umflechtmaschine ACE0001

  • Produktmodell: ACE0001

  • Specifications

    Filamentdurchmesser der Filamentmaschine
    Mit automatischem Schneiden, Aufwickeln: 1,0 ~ 5,0 mm
    Vorschubgeschwindigkeit: ≤2,0 m / s
    Aufwickelinradium: 70 ~ 100 mm
    Aufwickellänge: 5 ~ 30 m
    Produktionsrate: 2 ~ 5 Stück / min (basierend auf 15 m)
    Bediener erforderlich: 1 Person (kann 2 ~ 4 Einheiten bedienen)
    Länge der Maschine: 1350 mm
    Breite der Maschine: 650 mm
    Höhe der Maschine: 1700 mm
    Gewicht der Maschine: Ca. 300 kg
    Stromversorgung: 1 Phase AC 220V 50Hz 2Kw
    Druckluft: 0,4~0,6 Mpa1 m3/h
  • Jetzt anfragen


Automatisches Schneiden Wickel- und Schnürmaschine ACE0001
MASCHINENCHARAKTERISTIK
ACE0001-Automatische Wickel- und Schnürmaschine wird hauptsächlich zum Schneiden von fester Länge, Wickeln und Schnüren von Kunststofffilamenten wie Grastrimmlinie und Nylonmonofilament eingesetzt. Die Maschine kann Kunststofffilamente automatisch schneiden, aufwickeln, schnüren und Produkte durch Parametereinstellung und SPS-System ausschleusen, was niedrige manuelle Kosten und eine hohe Produktionskapazität bietet. Für die Bedienung der Maschine wird eine Person benötigt und die Produktion kann durch die Zuführung von Strom und Druckluft erreicht werden.
1. Mensch-Maschine-Schnittstelle des Touchscreens; zentrale Steuerung; bequeme Bedienung; Einstellung von Parametern; Sichtanzeige.
2. Entsprechend dem Einstellparameter kann die Maschine den Betrieb automatisch anpassen und die Ausgabe im SPS-System zählen.
3. Das photoelektrische Erkennungssystem kann automatisch den fehlenden, verschütteten und nicht verdrahteten Zustand erkennen und die Produktion alarmieren und stoppen.
4. Vollständige Alarm- und Sicherheitsschutzfunktion; Doppelter Schutz von Elektrizität und Maschinen, der sicher und zuverlässig ist.
MASCHINENKONFIGURATION
1. Fütterungsmodul.
2. Schneidmodul.
3. Wickelmodul.
4. Enlacing-Modul.
5. Modul transponieren.
6. Rahmen-Modul.
7. Programm und elektrisches Steuerungssystem.
PRINZIP DES MASCHINENLAUFS
1. Das Zuführmodul führt den Draht durch Präzisionsräder, die von einem Schrittmotor angetrieben werden.
2. Das Schneidmodul schneidet den Draht durch einen Legierungsschneider, der von einer Linearführung geführt und vom Zylinder angetrieben wird.
3. Wickelmodul, das von einem Schrittmotor und einer Zuführ-, Wickel- und Verfahrbewegung angetrieben wird.
4. Das Schnürmodul wird von einem Schrittmotor angetrieben und führt das Produkt in einer Doppelstation ein.
Bereitgestellte technische Zeichnung
1. Bedienungsanleitung.
2. Zeichnung der Maschinenmontage.
3. Pneumatik- und Steuerzeichnung.
4. Elektro- und Steuerungszeichnung.
5. Ersatzteil- und Verschleißteilliste.

Maschine Grundparameter
Filamentdurchmesser: 1,0 ~ 5,0 mm
Geschwindigkeit der Zuführung: ≤2,0 m / s
Wickeln Inradium: 70 ~ 100 mm
Wickellänge: 5 ~ 30 m
Produktionsrate: 2 ~ 5 Stück / min (basierend auf 15 m Länge)
Bediener erforderlich: 1 Person (kann 2 ~ 4 Einheiten bedienen)
Länge der Maschine: 1350 mm
Breite der Maschine: 650 mm
Höhe der Maschine: 1700 mm
Gewicht der Maschine: Ca. 300 kg
Stromversorgung: 1 Phase AC 220V 50Hz 2Kw
Druckluft: 0,4~0,6 Mpa1 m3/h
